Tés, culottes et piquages de ventilation

Le té de raccordement VMC, la culotte et le piquage assurent les dérivations d’un réseau circulaire galvanisé : reprise d’un tronçon secondaire, jonction de deux collecteurs, greffe d’un terminal. Té 90° égal ou réduit, culotte 45° en Y, piquage express et piquage plat couvrent toutes les configurations de branchement, à joint EPDM ou nus.

Chaque té de raccordement de ventilation se décline en combinaisons de diamètres Ø×Ø, du branchement Ø 80 sanitaire jusqu’aux collecteurs tertiaires. Le collecteur d’étage complète la gamme pour la VMC collective. Réf par ligne, conditionnement carton et tarif pro dégressif.

Un chantier à chiffrer ? Ajoutez vos produits ou envoyez directement votre liste de matériel. Demander mon devis

Té, culotte ou piquage : quelle dérivation ?

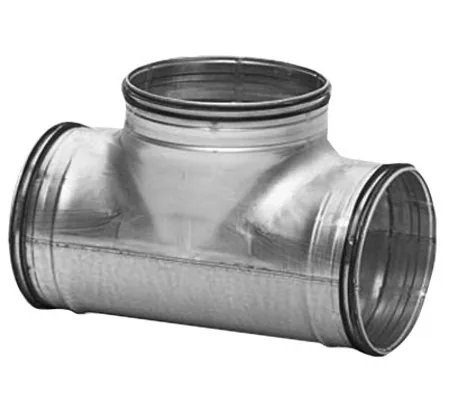

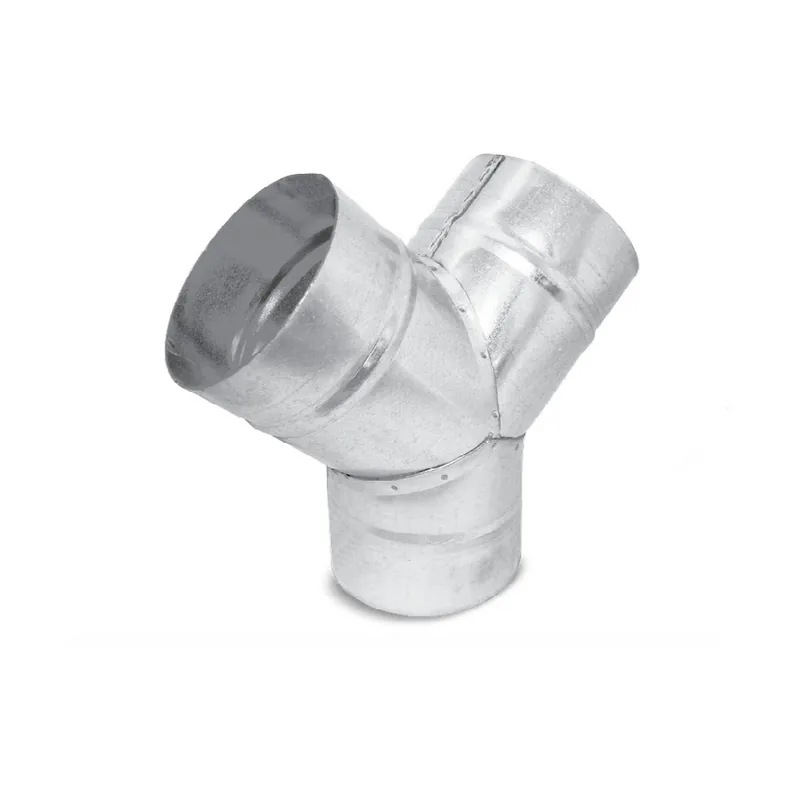

Le té à 90° crée une dérivation perpendiculaire : égal quand les trois piquages ont le même diamètre, réduit quand la branche est plus petite que le passage direct. La culotte 45° réunit ou sépare deux flux avec un angle doux, ce qui réduit la perte de charge par rapport à un té sec : on la privilégie sur les collecteurs et les reprises d’extraction. Le piquage se greffe directement sur un conduit existant pour tirer un branchement secondaire, sans interrompre le passage principal.

Piquage express, piquage plat et collecteur d’étage

Le piquage express à 90° ou 45° s’emboîte sur un perçage du conduit spiralé et s’étanche par son joint ou par sertissage : idéal pour ajouter une reprise en cours de chantier. Le piquage plat se monte sur une gaine rectangulaire pour raccorder un tronçon circulaire. Le collecteur d’étage, à 1, 2, 3 ou 4 piquages, dessert plusieurs logements sur une colonne de VMC collective : le fût vertical reçoit les branchements Ø 80 ou Ø 125 de chaque niveau. Ces pièces se combinent selon le plan de réseau.

Questions fréquentes

Quelle différence entre un té 90° et une culotte 45° ?

Le té 90° dérive perpendiculairement : compact, il convient aux branchements francs mais génère plus de turbulence. La culotte 45° raccorde en Y avec un angle doux, ce qui réduit la perte de charge et le bruit : on la retient sur les collecteurs et les jonctions de flux importants. Sur une reprise d’extraction chargée, la culotte préserve mieux le débit que le té.

Comment se pose un piquage express sur un conduit spiralé ?

On perce le conduit au diamètre du piquage à l’aide d’une scie cloche, puis on emboîte le piquage express, dont le collet épouse la courbure du tube. La version à joint étanche par simple pression ; la version nue se rivète puis s’étanche à l’adhésif alu. Le piquage se pose sans déposer le conduit, ce qui permet d’ajouter une reprise sur un réseau déjà monté.

Un collecteur d’étage sert-il uniquement en VMC collective ?

C’est son usage principal. Le collecteur d’étage regroupe sur un fût vertical les branchements de plusieurs logements d’une même colonne, chaque piquage Ø 80 ou Ø 125 desservant un niveau. On le retrouve aussi en tertiaire pour raccorder plusieurs reprises sur un tronçon commun. Le nombre de piquages (1 à 4) et le diamètre du fût se choisissent selon le débit cumulé de la colonne.

Les tés réduits existent-ils dans toutes les combinaisons de diamètres ?

Les combinaisons courantes (passage Ø 100 à 500, branche Ø 80 à 315) sont tenues en stock. Les associations plus rares se fabriquent sur demande. Indiquez toujours le diamètre du passage direct puis celui de la branche : par exemple Ø 200 × Ø 125 désigne un té dont le tronçon principal fait 200 et la dérivation 125. Le devis précise la disponibilité de chaque combinaison.
