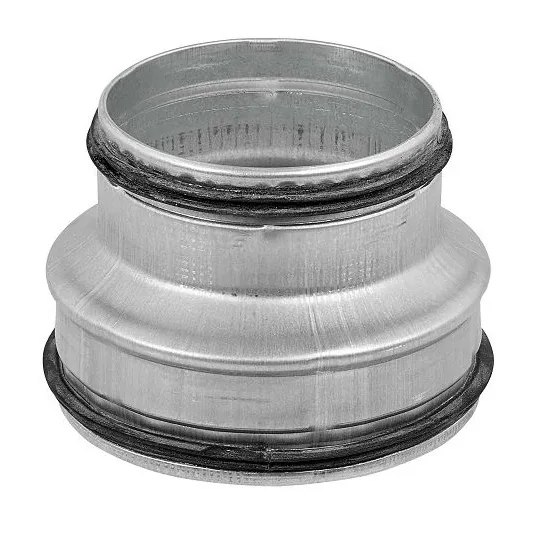

Réduction concentrique galva à joint
Réf. VF-RED-CON
À partir de 4,90 € HT
Réductions de ventilation (concentriques et excentrées)
La réduction de gaine de ventilation assure la transition entre deux diamètres d’un réseau circulaire galvanisé, quand le débit décroît le long d’un collecteur ou qu’un terminal impose un piquage plus petit. Concentrique pour rester dans l’axe, excentrée pour aligner la génératrice basse, la réduction de gaine ventilation se pose à joint EPDM ou nue.
Notre gamme couvre une quarantaine de combinaisons Ø×Ø courantes, du Ø 100/80 au Ø 710/630. Chaque réduction galvanisée porte sa réf par ligne et s’emboîte sur la gaine spiralée. Commande à la pièce ou par carton, avec tarif pro dégressif sur les quantités de chantier.
Produits Réductions
Réduction concentrique galva à joint
Réf. VF-RED-CON
À partir de 4,90 € HT
Réduction excentrée galva à joint
Réf. VF-RED-EXC
À partir de 12,50 € HT
Concentrique ou excentrée : quel choix aéraulique ?
La réduction concentrique conserve le même axe entre les deux diamètres : c’est la pièce standard sur un tronçon horizontal ou vertical courant. La réduction excentrée décale l’axe pour aligner une génératrice — le fond du conduit sur une reprise horizontale, afin d’éviter la rétention de condensats, ou le dessus pour libérer une hauteur sous plafond. En extraction de buées ou en réseau susceptible de condenser, l’excentrée montée fond aligné facilite l’évacuation des eaux.
Dimensionner la réduction sur le collecteur
Le long d’un collecteur d’extraction ou d’insufflation, le diamètre décroît à mesure que des piquages sont prélevés, pour maintenir une vitesse d’air homogène. La réduction matérialise chaque saut de section. On évite les réductions trop brutales, source de perte de charge et de sifflement : un écart d’un ou deux crans de diamètre par pièce est préférable. Indiquez le diamètre amont puis aval — par exemple Ø 200 → Ø 160 — pour identifier la référence exacte.
Questions fréquentes
Quand utiliser une réduction excentrée plutôt que concentrique ?
L’excentrée s’impose quand il faut aligner une génératrice du conduit : le fond, sur un tronçon horizontal susceptible de condenser, pour que les eaux s’écoulent sans rétention ; ou le dessus, pour conserver une hauteur libre sous plafond. La concentrique, qui garde l’axe centré, convient aux verticales et aux tronçons courants sans contrainte d’écoulement ni d’encombrement.
Comment lire une référence de réduction Ø×Ø ?
Le premier diamètre est le grand côté (amont, section large), le second le petit côté (aval, section réduite). Ainsi Ø 250 → Ø 200 désigne une réduction qui passe de 250 à 200 mm. Sur un collecteur, l’air circule généralement du grand vers le petit à mesure que des piquages sont prélevés. Précisez toujours les deux diamètres pour éviter toute confusion au chiffrage.
Une réduction trop brutale pose-t-elle problème ?
Oui. Un saut de section important sur une seule pièce crée une perte de charge locale et peut générer du sifflement à débit élevé. Sur un collecteur, il est préférable d’étager les réductions d’un ou deux crans de diamètre au fur et à mesure des prélèvements, plutôt que de réduire brutalement en fin de tronçon. Le calcul aéraulique fixe le maintien d’une vitesse d’air homogène.
Les réductions sont-elles livrées à joint ?
La version à joint EPDM double lèvre est disponible sur la plupart des combinaisons courantes : elle étanche par emboîtement, sans adhésif. La version nue, emboutie conique, se sertit puis s’étanche à l’adhésif alu ou au mastic. Pour un réseau neuf en volume, le à joint accélère la pose ; précisez la version souhaitée et les combinaisons Ø×Ø dans votre demande de devis.
